钻尾螺丝模具

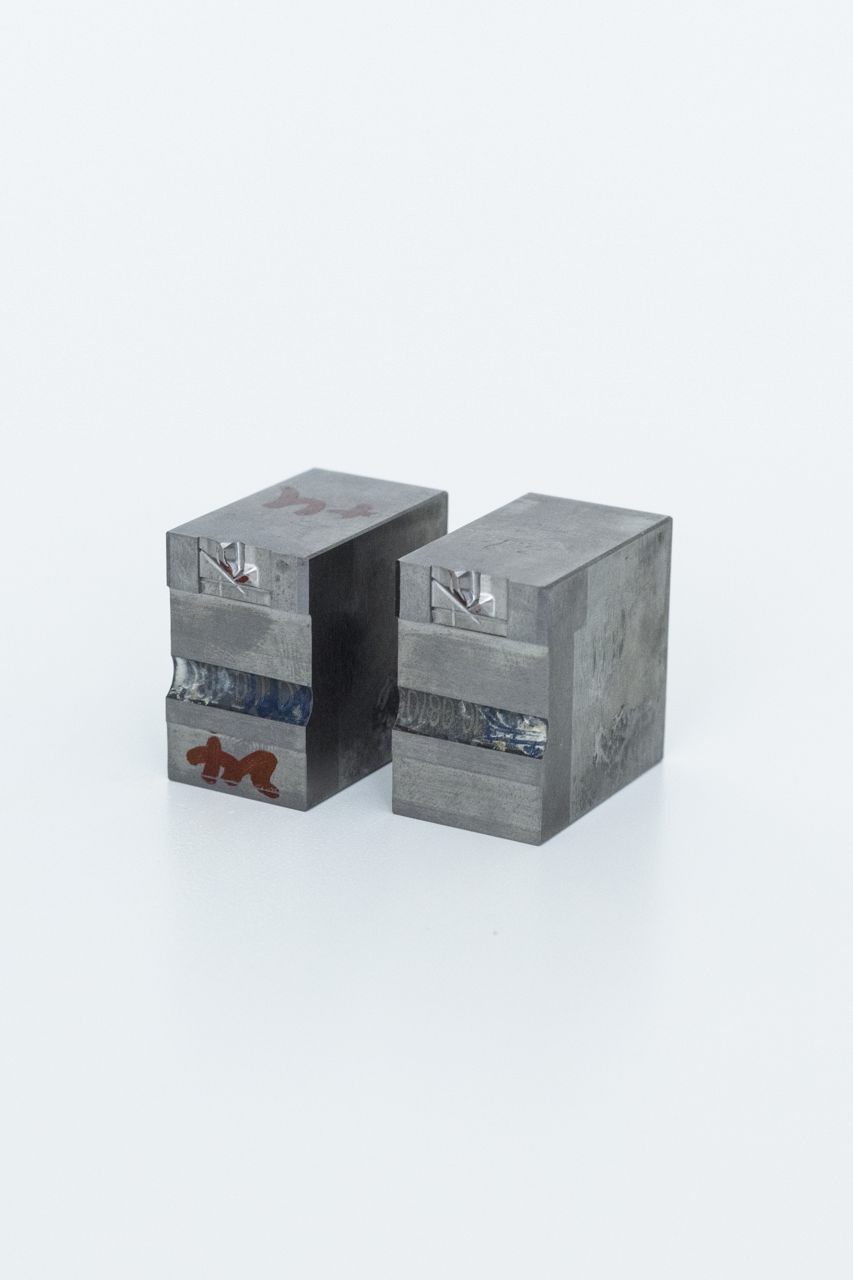

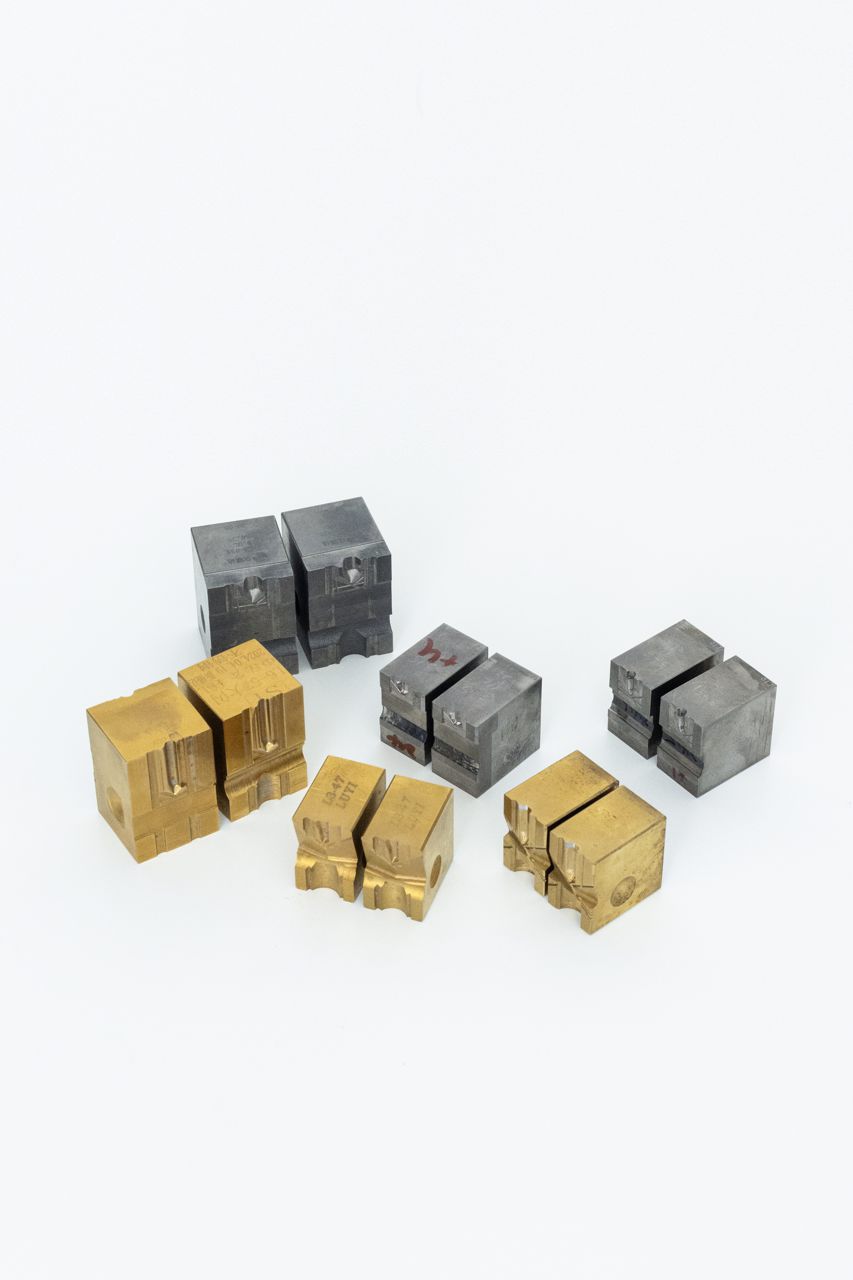

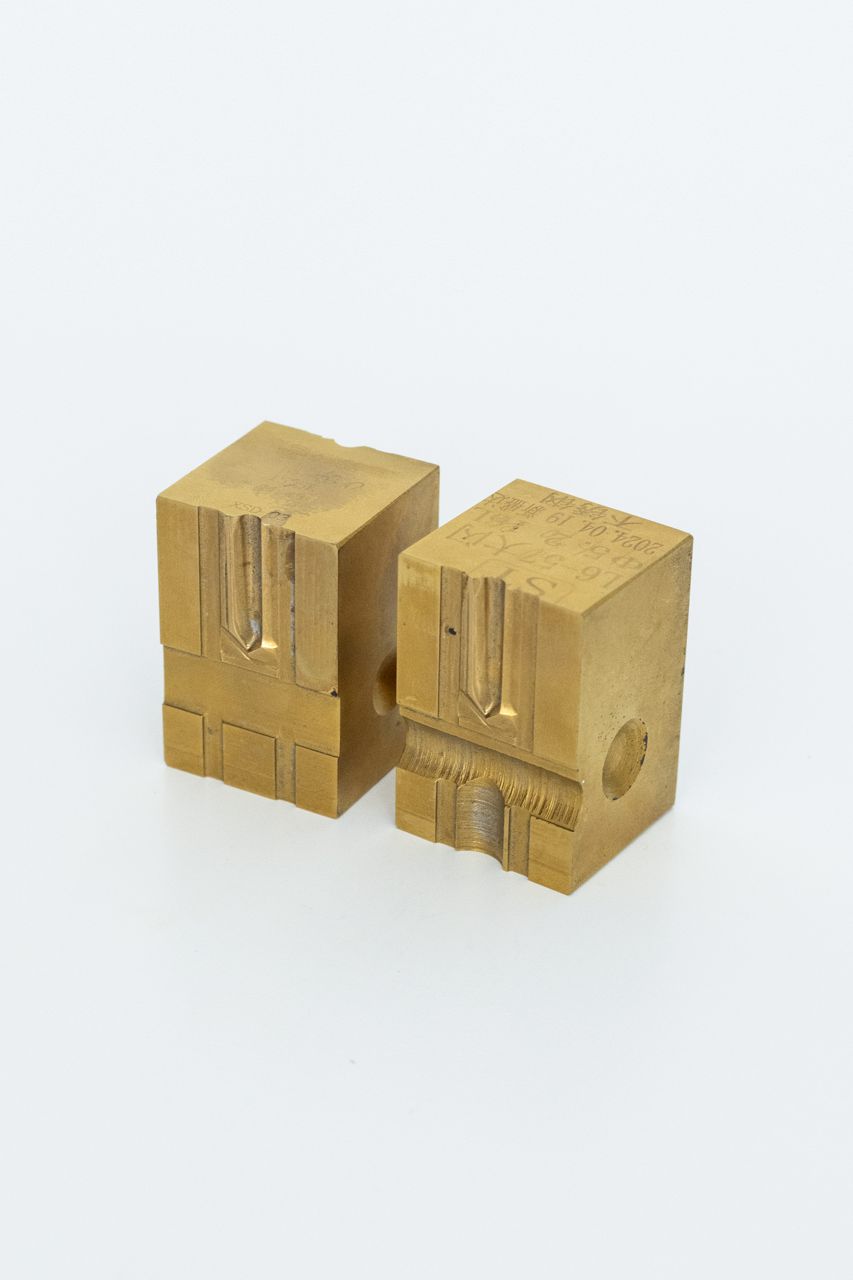

以下展示为代表性样品。我们支持 No.1–No.6 常见标准规格、多种钻尾尾型，并可根据图纸、样品或生产需求选择高速钢或钨钢材料。最终尺寸以图纸、样品或生产需求确认为准。

更多规格、尾型和材料可根据图纸、螺丝样品或旧模具照片制作。

钻尾螺丝模具规格表

众联达精密模具生产的钻尾螺丝模具覆盖全系列自攻螺丝尺寸，从IFI #4至#14（DIN ST2.9至ST6.3）。产品分为七个系列——L1至L7——每个系列针对特定螺丝尺寸范围和槽深要求进行优化。

以下规格表将每款钻尾螺丝模具编号与对应的螺丝尺寸、钻尾直径（Dø）、钻尾顶径、线径、槽长及模具型式一一对应。IFI和DIN表头行标识螺丝标准；钻尾直径行显示精确的刀尖几何参数；钻尾顶径和线径行定义模具接触尺寸；槽长和模具型式行则规定冷锻深度和模具几何类别。

所有众联达钻尾螺丝模具均采用优质钨钢（WC）或高速钢（M2/M9/M51）制造，精密研磨至微米级公差。可选PVD镀层，适用于高速生产环境，提升表面硬度、润滑性和耐磨性。

选型方法：首先在顶部表头行找到目标螺丝的IFI或DIN规格，再根据所需槽长和型式（小螺丝选MA型、中等选MB型、大号选MC型）选择对应L系列。定制规格或OEM需求请联系众联达。

快速查找 — 选择螺丝规格以高亮匹配的模具：

IFI		#4			#6			#7			#8				#10						#12									#14
DIN		ST 2.9			ST 3.5			ST 3.9			ST 4.2				ST 4.8						ST 5.5									ST 6.3
钻尾直径 D		2.2	2.3	2.4	2.7	2.8	2.9	3	3.1	3.2	3.3	3.4	3.5	3.6	3.7	3.8	3.9	4	4.1	4.2	4.3	4.4	4.5	4.6	4.7	4.8	4.9	5	5.1	5.3	5.4	5.5	5.6	5.7

铁板牙钻尾宽		2.40			2.80			3.10			3.40				3.90						4.60									5.50
铁板牙线径		φ2.3			φ2.8			φ3.1			φ3.35				φ3.8						φ4.4									φ5.1
机械牙钻尾宽		2.40			2.80			3.10					3.50					4.10							4.90								5.70
机械牙线径		φ2.3			φ2.8			φ3.1					φ3.45					φ4.05							φ4.7								φ5.25

1号尾	型号	L1-22	L1-23	L1-24	L1-27	L1-28	L1-29	L1-30	L1-31	L1-32	L1-33	L1-34	L1-35	L1-36	L1-37	L1-38	L1-39	L1-40	L1-41	L1-42	L1-43	L1-44	L1-45	L1-46	L1-47	L1-48	L1-49	L1-50	L1-51	L1-53	L1-54	L1-55	L1-56	L1-57
	钻尾长度：L	2.3-2.7(2.5)			2.8-3.4(3.2)						3.5-4.2(4.0)				4.5-5.0(4.8)						5.2-5.8(5.5)									6.0-7.0(6.5)
	适用外型尺寸	MA(STYLE I)-MB(STYLE II)																												MB(STYLE II)
2号尾	型号	L2-22	L2-23	L2-24	L2-27	L2-28	L2-29	L2-30	L2-31	L2-32	L2-33	L2-34	L2-35	L2-36	L2-37	L2-38	L2-39	L2-40	L2-41	L2-42	L2-43	L2-44	L2-45	L2-46	L2-47	L2-48	L2-49	L2-50	L2-51	L2-53	L2-54	L2-55	L2-56	L2-57
	钻尾长度：L	2.8-3.2(3.0)			3.5-4.0(4.0)						4.0-4.7(4.5)				5.2-5.8(5.5)						6.0-6.8(6.5)									7.2-7.7(7.5)
	适用外型尺寸	MA(STYLE I)-MB(STYLE II)																												MB(STYLE II)
3号尾	型号				L3-27	L3-28	L3-29	L3-30	L3-31	L3-32	L3-33	L3-34	L3-35	L3-36	L3-37	L3-38	L3-39	L3-40	L3-41	L3-42	L3-43	L3-44	L3-45	L3-46	L3-47	L3-48	L3-49	L3-50	L3-51	L3-53	L3-54	L3-55	L3-56	L3-57
	钻尾长度：L				4.2-4.7(4.5)						5.0-5.7(5.5)				6.0-7.0(6.8)						7.2-9.0(8.0)									8.0-9.0(9.0)
	适用外型尺寸				MA(STYLE I)-MB(STYLE II)																									MB(STYLE II)
4号尾	型号										L4-33	L4-34	L4-35	L4-36	L4-37	L4-38	L4-39	L4-40	L4-41	L4-42	L4-43	L4-44	L4-45	L4-46	L4-47	L4-48	L4-49	L4-50	L4-51	L4-53	L4-54	L4-55	L4-56	L4-57
	钻尾长度：L										6.0-6.7(6.5)				7.2-8.5(7.5)						10.5-12.0(12.0)
	适用外型尺寸										MB(STYLE II)																			MC(STYLE III)
5号尾	型号														L5-37	L5-38	L5-39	L5-40	L5-41	L5-42	L5-43	L5-44	L5-45	L5-46	L5-47	L5-48	L5-49	L5-50	L5-51	L5-53	L5-54	L5-55	L5-56	L5-57
	钻尾长度：L														8.7-9.5(9.5)						13.5-15.0(15.0)
	适用外型尺寸														MB(STYLE II)						MC(STYLE III)
6号尾	型号																				L6-43	L6-44	L6-45	L6-46	L6-47	L6-48	L6-49	L6-50	L6-51	L6-53	L6-54	L6-55	L6-56	L6-57
	钻尾长度：L																				15.8-17.0(17.0)
	适用外型尺寸																				MC(STYLE III)
7号尾	型号																				L7-43	L7-44	L7-45	L7-46	L7-47	L7-48	L7-49	L7-50	L7-51	L7-53	L7-54	L7-55	L7-56	L7-57
	钻尾长度：L																				17.8-19.0(19.0)
	适用外型尺寸																				MC(STYLE III)

·以上表格仅供参考，最终规格可根据图纸、螺丝样品或生产需求调整。
·如果表格中没有看到你需要的具体规格或尾型，可以发送图纸或样品给我们判断。
·主要材料：HSS 高速钢与 Tungsten Carbide 钨钢 / 硬质合金。

不确定该选哪个规格？

发送图纸或样品照片，我们可以在报价前协助判断合适的规格、尾型和材料。
